SATRONIC Infrarot-Flackerdetektor IRD 1010 inkl. Anschlusskabel 600 mm
Hersteller-Nummer: 1650206 & 7236001
Flammenüberwachungseinrichtung für gelb oder blau brennende Ölflammen
ANWENDUNGSBEREICH:
Das Gerät IRD 1010 wird zur Überwachung einer Ölflamme eingesetzt. Angeschlossen wird diese Flammenüberwachungseinrichtung an einen Satronic Ölfeuerungsautomaten.
Die Funktion der Überwachung beruht auf dem InfrarotFlackerprinzip, d.h. es wird nur das Infrarot-Flackerlicht der Flamme detektiert. Keinen Einfluss hat z.B. die Gleichlichtstrahlung einer allfällig glühenden Ausmauerung des Kessels.
Der IRD 1010 ersetzt die Typen IRD 910, 911 und 911 vi.
Bei Austausch ist auf korrekten Anschluss zu achten

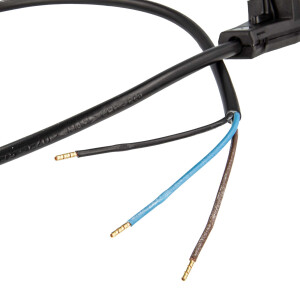

Passendes Anschlusskabel mit Winkelstecker im Lieferumfang enthalten
TYPENÜBERSICHT:
16501 Flackerdetektor IRD 1010 rechts
16502 Flackerdetektor IRD 1010 axial
16503 Flackerdetektor IRD 1010 links
- Passend für Abig: Nova 2014 AC, Nova 2014 BC - Ref.-Nr. : 70210-011
- Passend für Buderus BRE, TE 1.0/1.1 - Ref.-Nr.: 5883617
- Passend für elco: V-BL01.22/28/35, V-BL01.18/22D, V-BL1.20, V-BL1.24, V-BL1.28, V-BL1.30, V-BL1.35, E018.18/22L-Z, EK01.828/3SL-NH, EK018.2BL-NH (SH113), EK1B.3SL-NH (SH113), VB2.38-100 - Ref.-Nr.: 13012678 ersetzt 13011127
- Passend für MAN: RE 1LN/RE2, - Ref.-Nr.: 95.95214-0048
- Passend für Abig: Nova 2014 AC, Nova 2014 BC - Ref.-Nr.: 70210-011
- Passend für Buderus: BRE - Ref.-Nr.: 5883617
- Passend für MAN: RE 1LN/RE2, Axial Weiss Ersetzt IRD 910, Axial Weiss - Ref.-Nr.: 95.95214-0048
- Passend für Intercal: BNR 10, BNR 100 - Ref.-Nr.: 88.70020-0300
TECHNISCHE DATEN:
Betriebsspannung 220 / 240 V (-15... +10%)
50 Hz (50 - 60 Hz)
Nennstromaufnahme ca. 4 mA
Eigenverbrauch 1 VA
Umgebungstemperatur -20° C… +60° C
Schutzart IP 41
Einbaulage beliebig
Gewicht 40 g
Einsatz des Fühlers axial od. radial je nach Typ
Spektralbereich 800 - 1100 nm
(mit Tageslichtsperrfilter) Maximum 950 nm
Frequenzbereich 15 Hz... 250 Hz (-12 dB)
Einstellbereich Empfindlichkeit ca. 1 : 20 (26 dB)
Einschaltverzögerung
(nach Anlegen
der Betriebsspannung) < 3.5 s
Reaktionszeit < 0.1 s
Abmeldezeit < 1 s
Der Infrarot-Flackerdetektor kann mit folgenden Steuergeräten betrieben werden:
IRD 1010 DKO 970, 972, 974, 976
DMO 976
DKW 974, 976
TF 801, 802.1, 804
TF 830.1, 832.1, 834.1, 834E.1, 834.2, 836
TF 844, 974, 976
MMD 900, 900.1
TTO 872, 876
MMO 872, 876
TMO 720-4
Hinweis:
Die Montage darf nur von qualifizierten Fachkräften durchgeführt werden!
