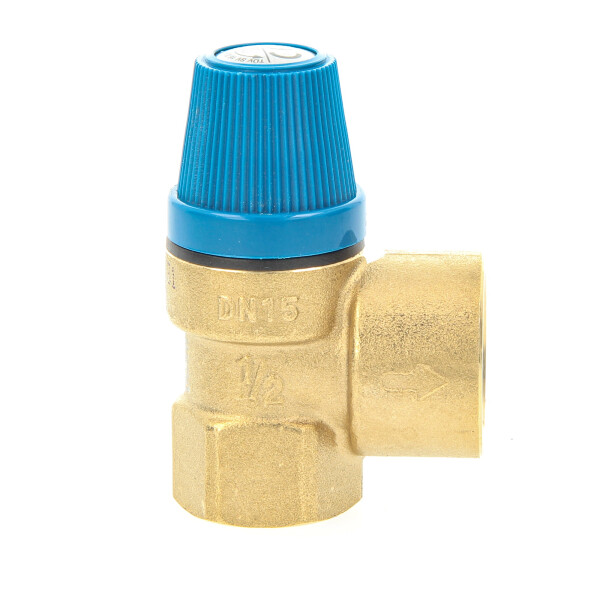

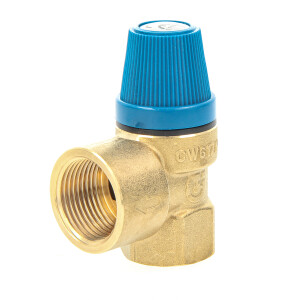

CALEFFI Membran-Sicherheitsventil
Abblasedruck: 4 bar (Warmwasser)
Funktion:
Sicherheitsventile werden üblicherweise zur Steuerung des Drucks an Wärmeerzeugern in Heizungsanlagen und Warmwasserbereitern eingesetzt.
Beim Erreichen des Ansprechdruckes, öffnet sich das Ventil und verhindert durch Druckablass in die Atmosphäre, dass der Anlagendruck für den Wärmeerzeuger und die in der Anlage installierten Bauteile auf gefährliche Grenzwerte steigt.
Rote Drehkappe:
Für geschlossene Heizungsanlagen nach EN 12828, unter Verwendung eines Membran-Ausdehnungsgefäßes.
Vorlauf-Temperaturen bis max. 120 °C, Bauteilgeprüft nach TRD 721.
Blaue Drehkappe:
Für geschlossene Warmwasserbereitungsanlagen nach DIN 4753, Teil 1, bauteilgeprüft gem. EN 1491.
Das Membran-Sicherheitsventil Typ 531 dient zur Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung. Es wird in erster Linie zum Absichern von geschlossenen Warmwasserbereitern verwendet.
- Medium: für Wasser und ungefährliche Glykollösungen (max. 50%)
- Schließabweichung max. 20 %
- Temperaturbereich: +5C° bis + 95C°
- Anschlüsse: Eingang: 1/2 Zoll Innengewinde x Ausgang: 3/4 Zoll Innengewinde
- Material: Pressmessing CW617N nach EN 12165
- Membrane aus hitze- und alterungsbeständigem EPDM
- Drehkappe aus schlagfestem ABS
- Feder aus Stahl EN 12270-1
- Nenndruck: PN 10
Der Abblasedruck ist vom Werk voreingestellt und durch eine eingepresste Sicherungsscheibe, die den Abblasedruck und das Bauteilprüfzeichen trägt, gegen Verstellen gesichert.
Einbauvorschriften:
Das Membran-Sicherheitsventil muss an einem Punkt mit minimaler Temperatur, am höchsten Punkt oder im Vorlauf in unmittelbarer Nähe des Wärmeerzeugers unter Beachtung der Pfeilrichtung eingebaut werden. Die Anschlussleitung des Sicherheitsventils muss so konstruiert sein, dass keine ansammlungen von Schmutz oder Rückständen möglich ist, darf höchstens 1 m lang sein, keine Verengungen des Querschnitts aufweisen und es ist nicht erlaubt Absperreinrichtungen zu installieren.
Die Funktion des Sicherheitsventils muss einmal jährlich von einem Fachmann überprüft werden: durch Anlüften der Drehkappe wird ein manuelles Ablassen bewirkt, dass den Ventilsitz reinigt.
